Tutorial Mega Drive 1 Mod AV Estéreo Vídeo Composto Conectores RCA Genesis





Este tutorial tem o objetivo de adicionar saída vídeo composto estéreo com conectores RCA fêmea padrão ao Mega Drive I e II, o modelo grande. O Mega Drive só possui saída de áudio estéreo no fone de ouvidos. A saída AV do Mega Drive só fornece áudio mono. Com a adição da saída vídeo composto estéreo adicionamos saída de linha estéreo e vídeo composto em conector padrão RCA. Isso facilita muito a conexão do Mega Drive pois assim ele pode utilizar cabos comuns RCA, acessíveis e robustos.

O tutorial refere-se ao modelo Mega Drive I brasileiro, Mega Drive II Brasileiro e Genesis 1, o grande. O Mega Drive III tem pinagem diferente na placa para saída vídeo composto, então não recomendo utilizar o tutorial para outros modelos de Mega Drive senão o I e II, o grande.


1 MATERIAIS A SEREM UTILIZADOS

  • 3 Conectores RCA fêmea para carcaça de aparelho (que pode ser parafusado e de preferência nas cores amarelo, vermelho e branco)
  • Fio flexível (pode usar os cabos de áudio analógico dos antigos Drive de CD IDE PATA)
  • Furadeira
  • Solda
  • Estanho



2 DESMONTANDO O MEGA DRIVE

Remova os parafusos da parte de baixo do Mega Drive, são ao todo 6 parafusos. Assim que você remover os 6 parafusos, você deve virar o Mega Drive para cima e com cuidado abrir a parte superior do Mega, você verá os fios vermelho e branco que conectam o led de funcionamento. Tome cuidado para não arrebentar estes fios que alimentam o led.


Você vai observar que conectado ao led existem 2 "perninhas", a maior ligada ao fio vermelho e a menor ao fio branco. Desdobre as perninhas retas e puxe o conector do led. Com isso o fio vai ser separado da parte do led e vai facilitar o manuseio do Mega.


Aora remova os parafusos que  prendem a chapa superior e retire-a, este procedimento é bem simples.

Com isso você vai visualizar a placa mãe do Mega Drive. Em seguida, remova todos os parafusos que prendem a placa mãe a parte plástica inferior do Mega Drive, tornando possível soltar a placa mãe do restante da carcaça do aparelho.


3 FIXANDO OS CONECTORES

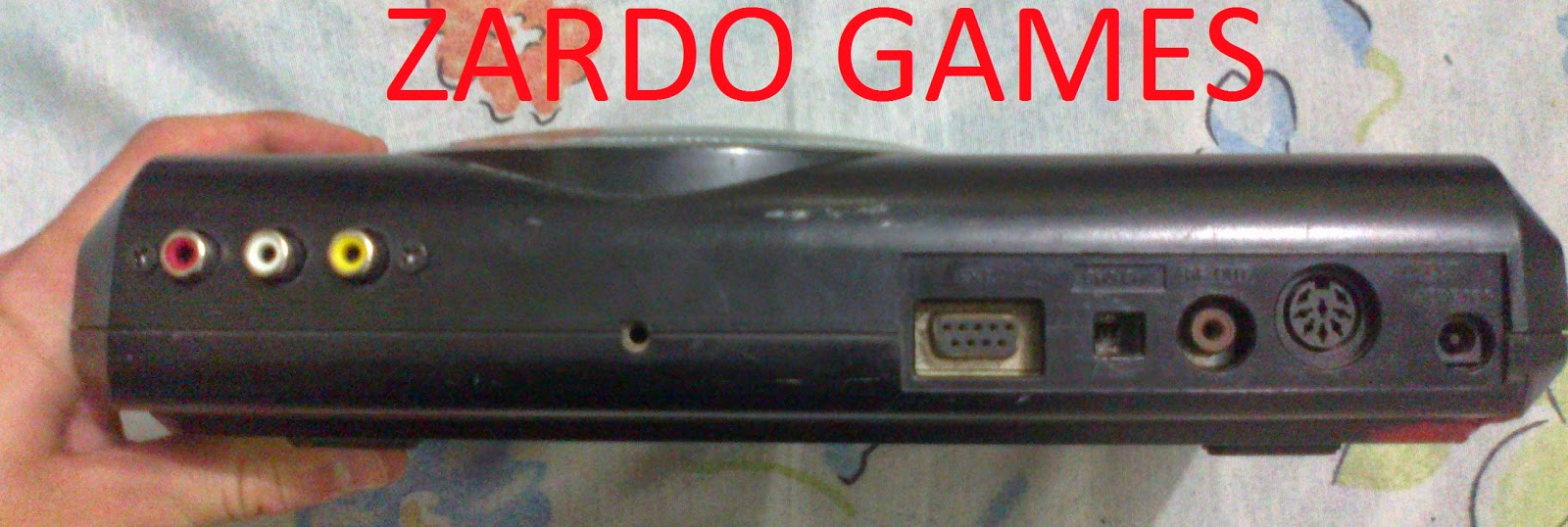

Você deve primeiramente localizar o local onde vai instalar os conectores. Eu preferi instalar no lado oposto das conexões traseiras do Mega, coloquei bem ao canto. Marque com caneta o local onde vai furar, fure com cuidado a carcaça superior para fixar os 3 conectores RCA.



Utilize conectores que podem ser parafusados, apenas cola não é suficiente para prender o conector.

Após furar o gabinete, fixe os conectores e parafuse-os.


4 VÍDEO COMPOSTO

O Mega Drive oferece cabo vídeo composto mono que é ser ligado na saída multi AV, este cabo é específico da Sega, serve nos modelos Mega Drive I, II e Master System (também serve no Neo Geo AES e CD). Porém a saída multi AV do Mega é mono, não estéreo, além disso o cabo é difícil de ser obtido. Nosso objetivo aqui é instalar conectores RCA para facilitar a conexão do Mega Drive, assim como qualquer DVD, utilizando cabos comuns vídeo composto plugue RCA, mais robustos e baratos que o cabo original do Mega. E ainda torna possível ligar o Mega em 2 televisores, pois a adição da saída RCA  de vídeo não impede em nada o uso da saída AV.

Localize na parte traseira da placa mãe do Mega Drive a saída AV. Agora vire a placa mãe e procure no lado de baixo os pinos da foto, que ficam exatamente abaixo do conector AV do Mega.



A placa-mãe do Mega virada, localize o conector AV e seus pinos

Aqui você vai obter a saída vídeo composto e o terra (ground) que é comum a todas conexões. Marquei em amarelo na foto acima o vídeo composto. Olhando-se a placa de cima a parte traseira, é o pino da esquerda da primeira fileira. Este cabo vai ser ligado no miolo do conector RCA amarelo. O terra (ground) é o marcado em preto na foto, é o pino do meio da primeira fileira. Marquei em preto na foto. Ambos são fáceis de achar:
  • Vídeo Composto: é o pino mais próximo ao canto. Equivale ao conector RCA amarelo
  • Terra (ground): é o pino grande ao lado dele, na foto em preto


5 ÁUDIO ESTÉREO

Esta é a parte interessante deste mod. Obter áudio estéreo em saída de linha. Você deve pensar por que não usar simplesmente  a saída estéreo do fone de ouvidos? Porque a saída de fone de ouvidos está sujeita ao controle de volume e tende a apresentar chiados com volume acima do "7". A saída de linha que vamos acrescentar obtida diretamente do chip de som não está sujeita ao controle de volume da saída P2 do fone de ouvidos e é limpa. Incrivelmente ligando diretamente no chip de som obtemos som estéreo de qualidade.
Mesmo com a instalação da saída estéreo de linha, o conector de fone de ouvidos continua funcionando perfeitamente. Você poderá ligar o Mega simultaneamente à TV ou aparelho de som e ao fone de ouvidos. Também não afeta em nada a conexão com o 32X.

Localize o chip de som SONY CXA 1034 que fica próximo ao dissipador de calor. Localize agora os pinos 1 e 8. Neles você vai soldar os dois cabos que ligarão o áudio estéreo

  • Pino 8 - Áudio direito: Deve ser soldado no positivo do conector direito RCA vermelho.
  • Pino 1 - Áudio esquerdo: Deve ser soldado no conector de áudio esquerdo RCA branco




Eu optei por soldar os respectivos cabos na parte inferior da placa, nos pinos equivalente ao 1 (cabo vermelho) e 8 (cabo branco) do Sony CXA1034. Veja a solda com respectivos cabos vermelho e branco. Mas você pode soldar em cima do chip, fica a seu critério. Agora recoloque a placa mãe com cuidado e parafusá-la.


6 SOLDANDO AS CONEXÕES

O próximo passo é soldar os fios nos seus respectivos cabos RCA. Não esqueça:
  • Amarelo: Vídeo composto é soldado na no pino equivalente na saída A/V
  • Branco: Áudio Esquerdo (pino 1 do Sony CXA1034)
  • Vermelho: Áudio Direito (pino 8 do Sony CXA1034)

Para montar o led o mega drive, coloque a perninha maior no conector equivalente ao fio vermelho, o fase. A perninha menor você no equivalente ao fio branco, o neutro. Monte com cuidado e parafuse o Mega Drive.



7 RESULTADOS

Com a utilização da saída áudio estéreo o resultado mostrou-se muito bom, o som é limpo e sem chiados como na saída de fones de ouvido. O sinal de vídeo composto não é o melhor possível para o Mega que oferece sinal RGB nativo e S-Vídeo por mod, mas é compatível com praticamente todos televisores disponíveis e no caso de televisores CRT a imagem não fica ruim.



7 CONCLUSÃO

Este mod tem custo muito baixo e oferece boa opção, com a qualidade de som estéreo, e a adição dos conectores RCA fêmea para vídeo composto, permitindo ao Mega utilizar cabos comuns vídeo composto, baratos e robustos.
Espero que tenha ajudado, dúvidas postem nos comentários.


8 EQUIPAMENTOS UTILIZADOS NO TESTE



  • Mega Drive II TEc-Toy
  • Cartucho Everdrive
  • Televisor CCE 32 polegadas LCD
